在化工仪表安装中，法兰连接无处不在：压力/差压变送器、流量计、液位计、调节阀、仪表取样阀……而法兰密封面的类型直接决定了垫片选型和密封可靠性。以下聚焦化工仪表最常遇到的五种密封面：FF（全平面）、RF（突面）、MFM（凹凸面）、TG（榫槽面）、RJ（环连接面），并结合仪表应用场景说明。
仪表过程连接法兰主要遵循以下标准：
仪表常用小口径法兰：1/2"、1"、1½"、2"。变送器本体上的法兰（如差压变送器的共面法兰）也属于这类。部分仪表采用 EN 61518（过程测量与控制仪表过程连接标准）中规定的法兰面尺寸，实质与通用法兰标准一致。

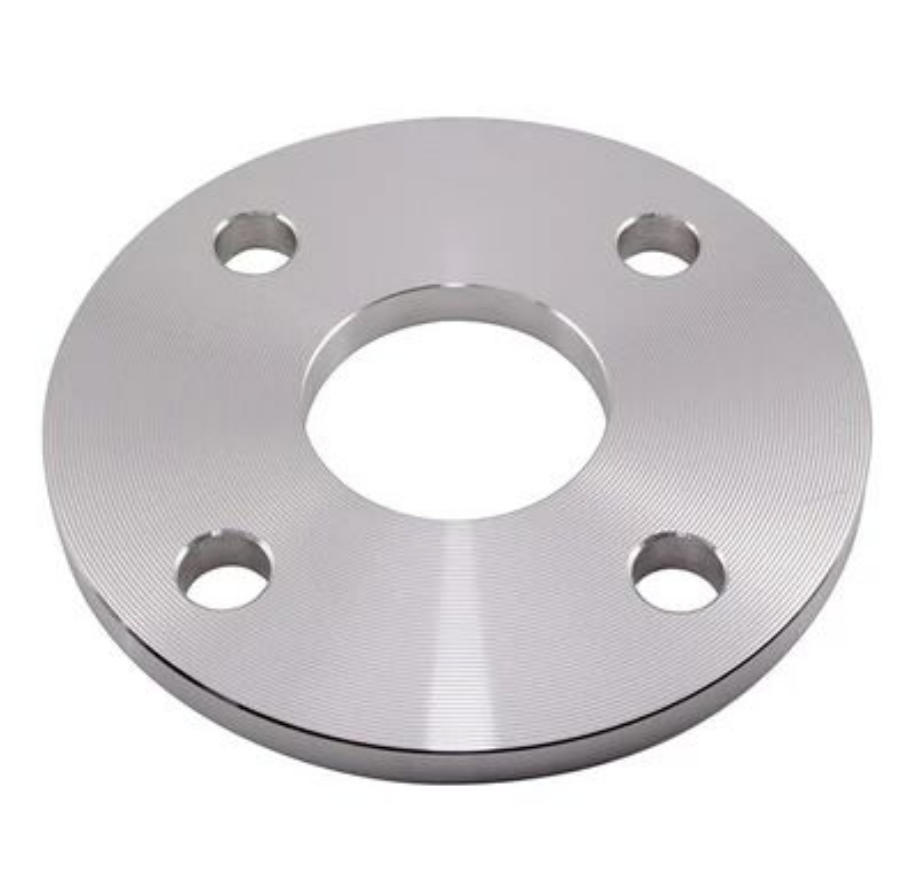

仪表适用场景：低压力等级（≤Class 150 / PN16）的仪表空气、水、低压蒸汽管道上的仪表取样阀、压力表连接。常见于铸铁阀门或衬里法兰连接的仪表。
垫片要求：非金属平垫片，覆盖整个法兰面。
注意：FF法兰不能与RF法兰配对，否则垫片无法均匀受压。

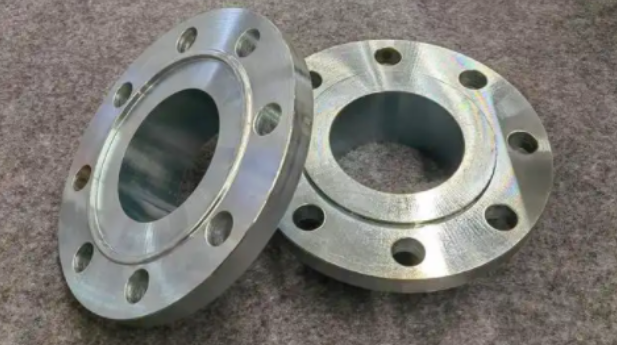

仪表适用场景：化工现场最常见的仪表连接面。绝大多数变送器、流量计、调节阀的法兰均为RF面，压力等级从Class 150到Class 900（PN16~PN160）。
垫片要求：通用缠绕垫（带内环或不带）、齿形垫、PTFE包覆垫。安装时垫片须精准落在凸起面上，不得偏移。
重要提醒：变送器取压口处的小法兰（如1/2" RF）常被忽视，换垫片时必须使用对应尺寸的缠绕垫，不可自制橡胶垫。

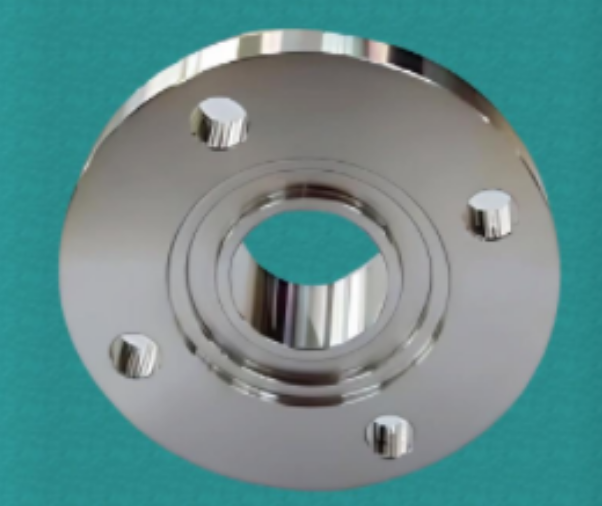

仪表适用场景：压力较高（Class 300~900）或介质有毒、易爆时，一些调节阀、孔板法兰采用MFM面，以增强密封安全性。
垫片要求：平垫片（非金属或金属包覆）置于凹面内，垫片尺寸略小于凹槽直径。
安装注意：Male法兰必须对准Female法兰，方向错误无法密封。部分仪表厂会在法兰外缘打上“M”和“F”标记。

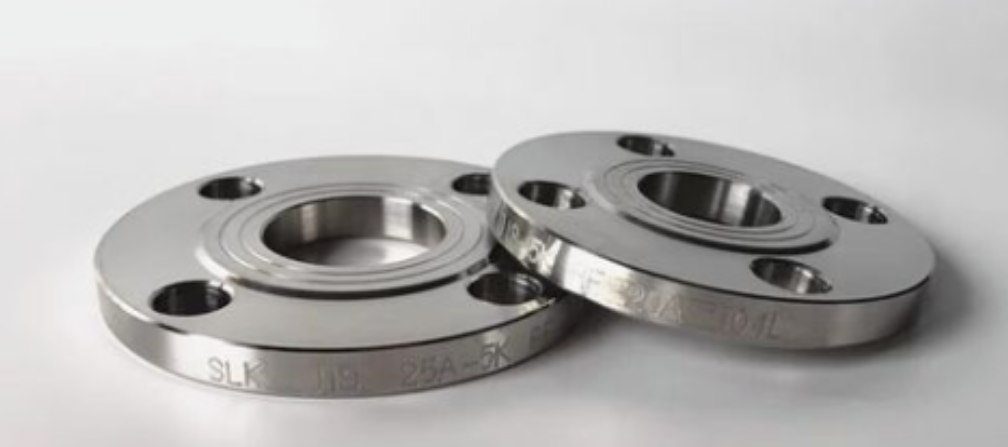

仪表适用场景：高真空、极毒介质（如光气、氟化氢）或高温高压蒸汽仪表管路的连接。TG面密封等级高于MFM，但拆装容易损坏榫头，因此仪表上使用较少，多用于特殊工况的孔板法兰或仪表根部阀。
垫片要求：金属环形垫或特殊平垫，置于槽内。

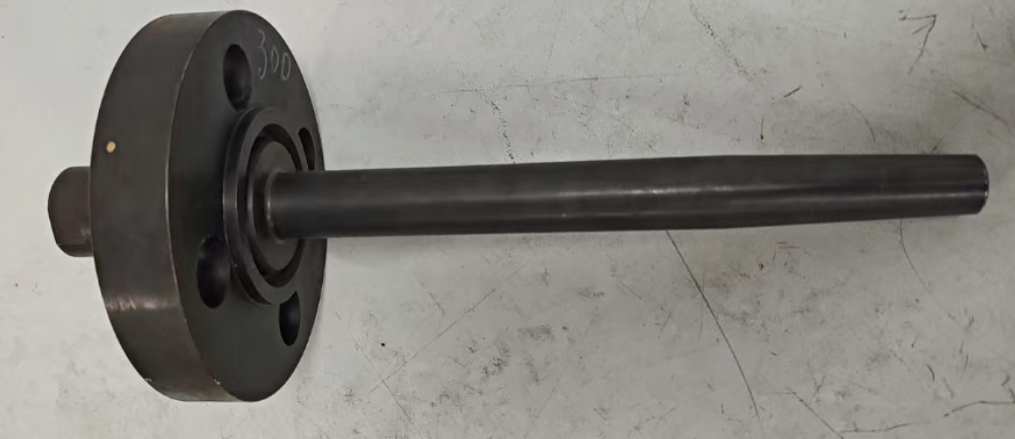

仪表适用场景：高压天然气、加氢装置、超高压蒸汽管道上的仪表（如压力变送器、孔板流量计）。压力等级Class 600~2500。
垫片要求：椭圆形或八角形金属环垫（软铁、不锈钢、铬钼钢等）。
关键点：RJ面不能与任何其他面配对，且环垫槽必须清洁无划痕。仪表安装时，RJ面的螺栓预紧力需按标准计算，过度预紧会导致法兰槽损坏。

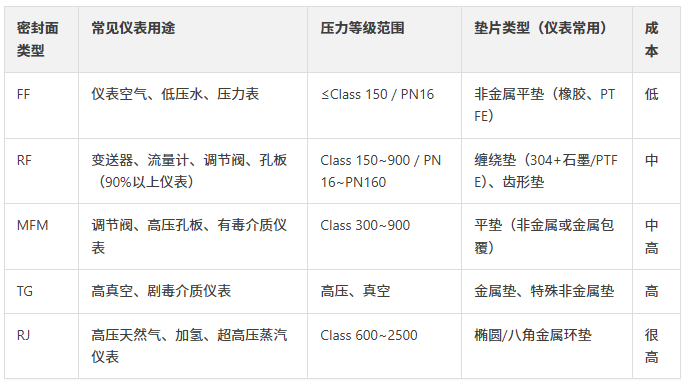

❌ 误区1：RF法兰使用FF全平面垫片
这样垫片内侧受力大、外侧悬空，极易泄漏。仪表RF法兰必须使用尺寸匹配的缠绕垫或带内环的垫片。
❌ 误区2：变送器配套的法兰垫片被随意替换
仪表厂家出厂时通常会附带一对同材质的垫片，不可用普通橡胶垫替代，尤其高温高压工况。
❌ 误区3：RJ面安装时忘了清洗梯形槽
环垫槽内若有硬颗粒，会导致金属环垫压痕不均，甚至损坏槽口，造成不可逆泄漏。必须用无绒布蘸溶剂清洁。
❌ 误区4：不同压力等级或标准法兰混用
Class 150 RF法兰与PN16 RF法兰虽然压力相近，但螺栓孔尺寸和密封面高度可能不同，不能强行配对。仪表采购时应明确标准一致。
🔧 垫片选择：严格按法兰面类型和工况（温度、压力、介质腐蚀性）选择，禁止“差不多”替代。
🔧 螺栓扭矩：使用扭矩扳手，按照标准或厂家给定扭矩值拧紧，避免过紧或过松。过紧可能导致法兰面变形或垫片破裂；过松则预紧力不足泄漏。
🔧 法兰面对中：安装仪表时确保管道与仪表法兰对中良好，强制拧紧会造成附加应力，影响密封及仪表精度。
🔧 重复使用垫片：缠绕垫、金属环垫原则上应一次性使用。拆装后建议更换新垫片。
✔ 仪表法兰90%以上是RF突面，配缠绕垫。
✔ 高压有毒工况可能用到MFM或RJ，务必确认密封面配对。
✔ 不同密封面类型严禁混用，垫片必须严格匹配。
✔ 安装前清洁法兰面，使用正确扭矩，垫片一用一换。
